Abreinigbare HEPA Filteranlagen

containment-oeb-1-3

Konstruktion des Anlagensystems.

Ursprung des HEPA Filtersystems

Die Konstruktion des Anlagengehäuses basiert auf den Anforderungen für die Filtration atmosphärischer Luft in der Nukleartechnik.

Das Filtersystem wurde vor 45 Jahren von Herrn Kalman Andrasfalvy sen. zur Filtration von Prozessluft mit hohen Staubbeladungen umgewandelt.

Heute

ist das Anlagenkonzept den besonderen Anforderungen in

  • der chemisch- pharmazeutischen Industrie,
  • Lebensmittel und Kosmetik Industrie,
  • Allgemeine Industrie
    für lungengängige und toxische Stäube bis hin zu radioaktiv beladenen Stäuben

angepasst.

Explosionsvermeidung

Besondere Berücksichtigung im Hinblick auf die Konstruktion, fand die Explosionsvermeidung und der Explosionsschutz, sodass das System nicht der Atex Richtlinie 2014/34/EU unterliegt, und sicher ohne Explosionsentlastungs- Unterdrückungs Systemen angewendet werden kann.

Containment Lösungen / Schutz der Umwelt

Um Kontamination von Personen mit Gefahrstoffen, und Kreuzkontamination von pharmazeutischen Produkten zu vermeiden, wurde das Filtersystem beim Filterwechsel und der Staubentnahme so gestuft, dass es den OEB Werten 1 – 6 entspricht, und somit validiert werden kann.

Die Kontamination der Umwelt wird durch die konstante Abscheideleistung H 14 EN 1822 garantiert, welche ebenso validiert werden kann.

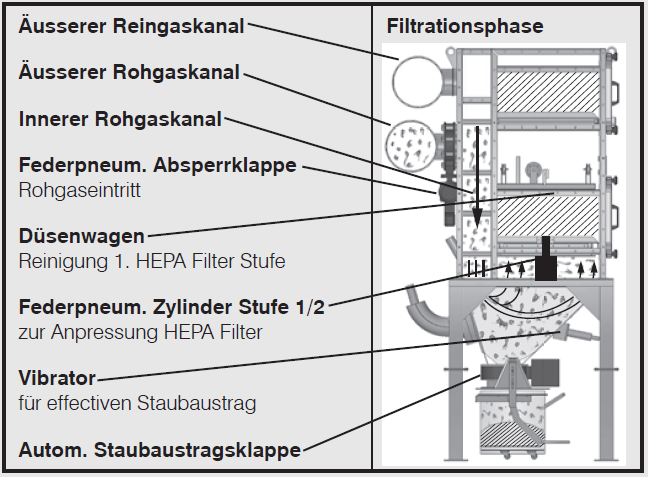

Funktion des abreinigbaren HEPA Filtersystems

Das Filtersystem wurde so ausgelegt, dass es durch einen Zykloneffekt hohe Staubbeladungen mit groben und feinsten lungengängigen Stäube effektiv filtern kann, wobei die Grobstäube vorab abgeschieden werden.

Die HEPA Filterkasette der Stufe 1 filtert die Prozessluft. Der individuelle Polizeifilter der Stufe 2 in jedem Modul garantiert eine konstante Abscheideleistung H 14 nach EN 1822.

Die Abreinigung erfolgt off line, indem zyklisch jeweils 1 Modul abgeschaltet und abgereinigt wird, und die verbleibenden Modul(e) die Filtration des abgeschalteten Moduls übernehmen.

Gliederung der HEPA Filteranlagen Baureihen nach Modulgrößen gemäss Volumenstrom, Modulgröße und Toxizität des zu filternden Staubes.

Volumenstrom
m³/h		 Anwendungsbereich
 		 Anwendung
OEB Stufen		 Multiple Module Series
 		 Filterfläche/Module, Stufe
 		 Anzahl Module
 		 Anzahl Filterstufe

700 – 12.000 Hoch toxischer Bereich 5 – 6 MMS 10 (2 x ) 2 – 8 2
2.500 – 24.000 Standard Ausführung
Mittel toxischer Bereich		 1 – 4 MMS 20 (2 x ) 2 – 8 2
3.000 – 29.000 Leicht toxischer Bereich 1 – 3 MMS 24 (2 x ) 2 – 8 2
3.500 – 33.600 Nicht toxischer Bereich 1 – 2 28 (2 x ) 2 – 8 2

Gliederung der HEPA Filter Anlagenbaureihen nach der Filterwechselmethode mit jeweiligem Filterhubtisch

HEPA Filterkassette Größe Selbstreinigende HEPA Filteranlagen Serie Entsorgung
Größe: 305 x 610 x 292 mm
Filterfläche: 10m2
Typ: HF 1 / 10
hf1-10g		 Typ: MMS 10/3.2
Kapazität: 2.000 m3/h

mms-10-3-2 		filterwechsel-fibre-drum-2
Größe: 610 x 610 x 292 mm
Filterfläche: 20m2
Typ: HF 1 / 20
hf1-20g		 Typ: MMS 20/4.2
Kapazität: 6.000 m3/h

mms-20-4-2 		filterwechsel-plastiksack-2
Größe: 762 x 610 x 292 mm
Filterfläche: 24m2
Typ: HF 1 / 24
hf1-24		 Typ: MMS 24/5.2
Kapazität: 9.000 m3/h

mms-24-5-2 		filterwechsel-plastiksack-2
Größe: 915 x 610 x 292 mm
Filterfläche: 28m2
Typ: HF 1 / 28
hf1-28		 Typ: MMS 28/3.2
Kapazität: 6.300 m3/h

mms-28-3-2 		filterwechsel-plastiksack-2

Gliederung der HEPA Filteranlagen nach Staubentnahme Methode gemäss der Toxizität des zu filternden Staubes.

OEB Stufe Staubentnahmesystem Staubentnahmemethode
1 – 3
Standard
  • Halbautomatische Entleerung.
    Füllstand- und Zeitüberwacht.
  • Bag in bag out Methode mit verschließbarem Deckel.
4
  • Halbautomatische Entleerung.
    Füllstand- und Zeitüberwacht.
  • Bag in bag out Methode mit verschließbarem Deckel
  • in Glove box
5
  • Halbautomatische Entleerung.
    Füllstand- und Zeitüberwacht.
  • Bag in bag out Methode mit verschließbarem Deckel.
  • in Isolator
  • Dezentral mit Vakuumpumpe
  • WIP Waschen des Isolators vor Öffnung.
  • Double bag in bag out
    Methode mit Endless liner. (Endlosfolien)
6
  • Halbautomatische Entleerung.
    Füllstand- und Zeitüberwacht.
  • Bag in bag out (BIBO) Methode mit verschließbarem Deckel.
  • in Isolator
  • WIP (Wash in Place) Waschen des Isolators vor Öffnung.
  • Double bag in bag out
    Methode mit RTP Port. Rapid-Transfer-Port-Systeme

MMS ( Multiple Modul Serie ) HEPA Filter – Kassettengröße: 305 x 610 x 292 mm

Luftvolumen

m³/h 		Anlagentyp


 Filterfläche
Stufe 1
m² 		Filterfläche
Stufe 2
m² 		Abmessungen
B x T x H
mm 		Durchmesser
Rohgasleitung
mm 		Gewicht

kg 		Symbolische Darstellung
Front – Seitenansicht

1.000 MMS 10 / 2.2 – HC 20 20 1.000 x 970 x 2.500 140 400
2.000 MMS 10 / 3.2 – HC 30 30 1.450 x 970 x 2.500 180 600
3.000 MMS 10 / 4.2 – HC 40 40 1.900 x 970 x 2.500 230 800
3.700 MMS 10 / 5.2 – HC 50 50 2.350 x 970 x 2.500 250 1.000
4.500 MMS 10 / 6.2 – HC 60 60 2.800 x 970 x 2.500 280 1.200
5.200 MMS 10 / 7.2 – HC 70 70 3.250 x 970 x 2.500 300 1.400
6.000 MMS 10 / 8.2 – HC 80 80 3.700 x 970 x 2.500 320 1.600

3.000 MMS 19 / 2.2 – HC 40 40 1.000 x 1.820 x 2.500 230 800
4.500 MMS 19 / 3.2 – HC 60 60 1.450 x 1.820 x 2.500 280 1.200
6.000 MMS 19 / 4.2 – HC 80 80 1.900 x 1.820 x 2.500 320 1.600
7.200 MMS 19 / 5.2 – HC 100 100 2.350 x 1.820 x 2.500 360 2.000
9.000 MMS 19 / 6.2 – HC 120 120 2.800 x 1.820 x 2.500 400 2.400
10.500 MMS 19 / 7.2 – HC 140 140 3.250 x 1.820 x 2.500 450 2.800
12.000 MMS 19 / 8.2 – HC 160 160 3.700 x 1.820 x 2.500 450 3.200

MMS ( Multiple Modul Serie ) HEPA Filter – Kassettengröße: 610 x 610 x 292 mm

Luftvolumen

m³/h 		Anlagentyp


 Filterfläche
Stufe 1
m² 		Filterfläche
Stufe 2
m² 		Abmessungen
B x T x H
mm 		Durchmesser
Rohgasleitung
mm 		Gewicht

kg 		Symbolische Darstellung
Front – Seitenansicht

2.500 MMS 20 / 2.2 – S 40 40 1.680 x 970 x 2.500 200 800
4.500 MMS 20 / 3.2 – S 60 60 2.440 x 970 x 2.500 280 1.200
6.000 MMS 20 / 4.2 – S 80 80 3.200 x 970 x 2.500 320 1.600
7.500 MMS 20 / 5.2 – S 100 100 3.960 x 970 x 2.500 360 2.000
9.000 MMS 20 / 6.2 – S 120 120 4.720 x 970 x 2.500 400 2.400
10.500 MMS 20 / 7.2 – S 140 140 5.480 x 970 x 2.500 450 2.800
12.000 MMS 20 / 8.2 – S 160 160 6.240 x 970 x 2.500 460 3.200

6.000 MMS 40 / 2.2 – S 80 80 1.680 x 1.820 x 2.500 320 1.600
9.000 MMS 40 / 3.2 – S 120 120 2.440 x 1.820 x 2.500 400 2.400
12.000 MMS 40 / 4.2 – S 160 160 3.200 x 1.820 x 2.500 450 3.200
15.000 MMS 40 / 5.2 – S 200 200 3.960 x 1.820 x 2.500 500 4.000
18.000 MMS 40 / 6.2 – S 240 240 4.720 x 1.820 x2.500 560 4.800
21.000 MMS 40 / 7.2 – S 280 280 5.480 x 1.820 x 2.500 630 5.600
24.000 MMS 40 / 8.2 – S 320 320 6.240 x 1.820 x 2.500 650 6.400

MMS ( Multiple Modul Serie ) HEPA Filter – Kassettengröße: 762 x 610 x 292 mm

Luftvolumen

m³/h 		Anlagentyp


 Filterfläche
Stufe 1
m² 		Filterfläche
Stufe 2
m² 		Abmessungen
B x T x H
mm 		Durchmesser
Rohgasleitung
mm 		Gewicht

kg 		Symbolische Darstellung
Front – Seitenansicht

3.000 MMS 24 / 2.2 – E 48 48 1.984 x 970 x 2.500 230 860
5.400 MMS 24 / 3.2 – E 72 72 2.896 x 970 x 2.500 320 1.290
7.200 MMS 24/ 4.2 – E 96 96 3.808 x 970 x 2.500 360 1.720
9.000 MMS 24 / 5.2 – E 120 120 4.720 x 970 x 2.500 400 2.150
10.800 MMS 24 / 6.2 – E 144 144 5.632 x 970 x 2.500 450 2.580
12.600 MMS 24 / 7.2 – E 168 168 6.544 x 970 x 2.500 460 3.010
14.400 MMS 24 / 8.2 – E 192 192 7.456 x 970 x 2.500 500 3.440

7.200 MMS 48 / 2.2 – E 96 96 1.984 x 1.820 x 2.500 360 1.720
10.800 MMS 48 / 3.2 – E 144 144 2.896 x 1.820 x 2.500 450 2.580
14.400 MMS 48 / 4.2 – E 192 192 3.808 x 1.820 x 2.500 500 3.440
18.000 MMS 48 / 5.2 – E 240 240 4.720 x 1.820 x 2.500 560 4.300
21.600 MMS 48 / 6.2 – E 288 288 5.632 x 1.820 x 2.500 630 5.160
25.200 MMS 48 / 7.2 – E 336 336 6.544 x 1.820 x 2.500 710 6.020
29.000 MMS 48 / 8.2 – E 384 384 7.456 x 1.820 x 2.500 800 6.880

MMS ( Multiple Modul Serie ) HEPA Filter – Kassettengröße: 915 x 610 x 292 mm

Luftvolumen

m³/h 		Anlagentyp


 Filterfläche
Stufe 1
m² 		Filterfläche
Stufe 2
m² 		Abmessungen
B x T x H
mm 		Durchmesser
Rohgasleitung
mm 		Gewicht

kg 		Symbolische Darstellung
Front – Seitenansicht

3.500 MMS 28 / 2.2 – B 56 56 2.290 x 970 x 2.500 250 920
6.300 MMS 28 / 3.2 – B 84 84 3.355 x 970 x 2.500 360 1.380
8.400 MMS 28 / 4.2 – B 112 112 4.420 x 970 x 2.500 400 1.840
10.500 MMS 28 / 5.2 – B 140 140 5.485 x 970 x 2.500 450 2.300
12.600 MMS 28 / 6.2 – B 168 168 6.550 x 970 x 3.200 480 2.760
14.700 MMS 28 / 7.2 – B 196 196 7.615 x 970 x 2.500 500 3.220
16.800 MMS 28 / 8.2 – B 224 224 8.680 x 970 x 2.500 560 3.680

8.400 MMS 56 / 2.2 – B 112 112 2.290 x 1.820 x 2.500 400 1.840
12.600 MMS 56 / 3.2 – B 168 168 3.355 x 1.820 x 2.500 450 2.760
16.800 MMS 56 / 4.2 – B 224 224 4.420 x 1.820 x 2.500 560 3.680
21.000 MMS 56 / 5.2 – B 280 280 5.485 x 1.820 x 2.500 630 4.600
25.200 MMS 56 / 6.2 – B 336 336 6.550 x 1.820 x 2.500 710 5.520
29.400 MMS 56 / 7.2 – B 392 392 7.615 x 1.820 x 2.500 800 6.440
33.600 MMS 56 / 8.2 – B 448 448 8.680 x 1.820 x 2.500 830 7.360
